弓形漫谈——常见角弓弓形图谱

第一类: 大反曲+小梢反翘弓形

这一系特点是:

1.弓身短小,重量轻,效率高

2.弓臂和弓梢都构成反曲,未上弦时弓身呈反曲的C形甚至反曲的圆形。它利用反曲或脊(而不是增加厚度)来加大弓臂前端的硬度,以达到让形变集中在弓臂后端的目的。

3.利用外翘的弓梢来达到开弓后充分挤压弓臂下端的作用。(因为作用力杠杆角度的原因,开弓后,前段弓臂逐渐向内合拢的同时随着和弓弦的角度加大,而受力减少,而此时外翘的弓梢已经充分打开,和弓弦的拉力方向达到最佳角度,因此可以集中挤压弓臂后端 如图 )

4.都有弦垫或弦槽,开弓时有先紧后松的效果。

这一弓形系列的代表有:

1.最早的代表:斯基泰弓

最早的角弓是谁发明的,弓形是怎样,我们已经无从得知。但是现存最古老的角弓弓形,应该是斯基泰弓无疑。

斯基泰弓的特点是:

1.显著的蛇状弓形,把手处大幅度内凹。

2.弓臂反曲,到弓梢处加剧,呈半圆形并内卷,上弦后弓梢外翘,外翘的弓梢达到了在开弓后可以充分挤压弓臂的效果。另外和这一系其它角弓不同的是,斯基泰弓的弓梢是有弹性的,在满弓弓臂被拉到极限时弓梢的弯曲也逐渐被展开。弓臂的反曲增加了前半个弓臂的硬度,使得这段弓臂在上弦后仍然是硬而向内微曲的,而形变则集中在了弓臂的后端。

3.有弦槽来保证弓弦不脱落,弦槽后来演变成了弦垫。

4.弓身极其小巧

大反曲和弓梢外翘的设计,即便是在科技发达的今天,仍然被认为是极其有用的,现代反曲就是一个很好的佐证。大反曲系的弓,或多或少的继承了上诉的这些特点。因此斯基泰弓,可以说是后来所有小梢弓,土弓、蟹脚弓甚至清弓的祖宗。

从现有的资料来看,中国在汉之前所使用的角弓大多都是这种斯基泰弓形,我们的甲骨文,金文,和东汉前的一些绘画,雕刻都反映了这一点

新疆吐鲁番出土的汉代洋海弓,注意是不对称弓形

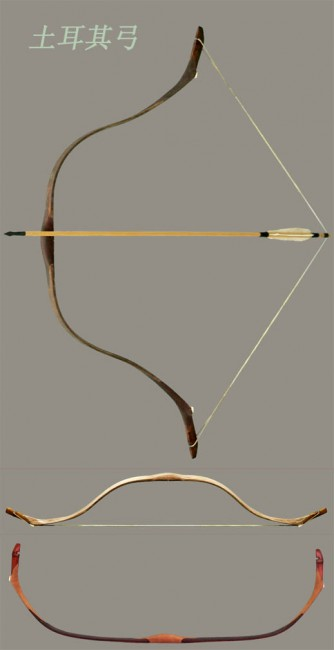

2.土耳其弓

土耳其弓好像是公认的发射轻箭效率非常高的角弓了,它结构轻巧短小,是战争中的利器。(如图)

它的结构特点我用图片来简单分析一下

1. 反曲 土耳其弓在整个弓臂的大反曲的基础上,在前半个弓臂上加入了一个脊,以此来给这一段提供一个稳定的硬度,来代替弓臂前半段的反曲,或许这样可以降低工艺的难度和增加弓体的稳定性而达到同等的效果,在鞑靼弓,印度-波斯弓身上同样有这一设计,这一设计的好处是,它比长梢和斯基泰弓的反曲都要更稳定,而且,它并没有为弓臂增加多少重量。

2. 在整个弓身上有两个明显的拐点,这在斯基泰弓上也可以找到相应的。

3. 短小的外翘弓梢(有的有弦垫)

4. 弓把 土耳其弓和斯基泰弓最大的区别在于弓把,卵形,向外侧凸而内侧平直的弓把更加适宜手握,同时给加大拉距留下了一定的空间。

5. 弓身短小,长度只有约130厘米,上弦后弦长只有113厘米左右。但是拉距仍然可以达到80厘米以上

3.鞑靼弓

鞑靼弓和土耳其弓几乎可以混同,结构相似。也有两个拐点。但区别还是有的,第一个显著的区别就是要梢微长些,总长要比土耳其弓长十几公分,另

外的区别在把手,鞑靼弓的弓把内侧略微内凹,而土耳其弓的弓把内侧是平直的。

4.明代小梢弓

和土弓原理相似,外形也有许多相似,只是弓稍外翘不那么明显,明代小梢系列弓在吸收外来设计的同时保留了一些自己的特点,那就是千年流传的卵形弓把,这种弓把估计是最舒服的一种设计吧,韩弓也吸取了这一设计。

借用一下高哥的图

5.韩弓

韩弓小巧高效,张弦后,它是斯基泰一系中长得和斯基泰弓最相似的弓种了。扣弦的方式相似,弓把内凹相似,大反曲的弓臂相似,弓梢半圆形相似。基本原理是一致的,但是不同的是韩弓的弓臂反曲一致,呈圆形,没有明显的拐点,而且在装饰和线条上有浓重的东方韵味,而斯基泰弓在弓梢的末端要反曲得更加厉害一些,在弓臂上有一个拐点,因而上弦后弓臂前端绷直,甚至有些微微内凹,因而其曲线是曲中有直,更加有一种西方中世纪图藻的感觉。另外就是韩弓弓臂较扁而斯基泰弓弓臂梢圆些。

第二类: 长梢弓形

这一系的基本设计理念是:1.梢长,但弓臂相应减短,弓臂段一般无反曲,使用长梢来达到让形变集中于弓臂的作用2.同时片状的长梢还可以达到减轻弓身自重,增加拉距的目的。3.长梢的长度和长梢与弓臂之间的角度决定了对弓臂的挤压程度。4.弓体较长,整个弓身仍可以呈C形反曲。

这一系的弓很好区别。

这一弓形系列的代表有:

1.已知最早的代表——匈奴(匈人)弓

以我有限的学识我猜测,最早的长梢角弓出现在匈奴。也许是角片不够长,又想满足大拉距的原因,使他们采取了这种长梢的设计,又也许是因为要在马上骑射,所以他们发明了这种上梢长的不对称弓形。

特点:直把,弓把内凹明显,上下不对称的弓梢和弓臂,弓梢梢头略弯,不上弦时弓臂无反曲。

2.尼雅弓、汉长梢弓、和所谓的元弓

尼雅出土的长梢弓的特点是长梢很直,长度较长,弓梢上下粗细较为一致,弦扣的位置比较接近弓梢的顶端,弓臂很宽,弓臂没有反曲或向内侧弯曲,弓把是直把,这和后来经常在绘画中出现的汉长梢非常相似,唯一的区别就在于把手,中原的长梢角弓的把手多是圆润的长卵形。

下图 卢卡斯制作的“元”弓

3.阿瓦尔弓

阿瓦尔人是柔然人的一支,一说是柔然人的附庸,柔然被击败后来到匈牙利一带。由于源自中亚草原,他们的弓带有和匈奴弓相似的特色,直把,弓臂无反曲,张弦后弓梢微微外翘,最大的特征是弓梢上端扁大,梢头一般呈圆形,梢的长度中等,弦扣的位置比较接近弓梢的顶端。

4.匈牙利弓

特点,向内弯曲的把手,弓臂无或者微反曲,梢很长,梢头弦扣的位置有变宽的处理,弦扣离弓梢的顶端较远。

5.罗马弓

特点,向内弯曲的把手,弓臂无反曲且向内侧弯曲,梢长度中等,梢的形状和汉长梢相似,但要短许多,整体弓形就像汉长梢的短梢版。

第三类:受斯基泰弓影响的三角形角弓——埃及-亚述弓

埃及(或亚述)人根据自己的文化特点和战争需要,吸取斯基泰角弓的技术,创造出独一无二的三角形角弓,虽然外形极为独特,但是实际上基本沿袭了斯基泰弓的力学原理,埃及弓将整个弓臂做成一个大的弧形的反曲,并且和斯基泰一样,到弓稍处反曲加剧,这样在上弦后弓臂几成直线状,于是,上下弓臂和弓把就构成了一个三角形。

另外三角弓中有一种是鸟首形弓稍的,其扣弦方式和斯基泰弓也是一样的,也同样有弦槽,同样弓稍外翘,只是弓稍要小很多,(如图)可能是由于强大的文化习惯的原因,整个弓形仍然保留了单体弓的许多特点。

说点相关的题外话,埃及-亚述角弓的射手的撒放手法有些诡异,在流传下来的壁画和雕刻中,有一种是“阿凡达”式撒放,这和斯基泰的弓箭手是一致的;还有一种是类似蒙古式撒放的姿势。造成这种分别的原因还真不清楚。

第四类:长稍+梢头反翘的弓形

1.印度-波斯弓

和土耳其弓相似在反曲上也有两个拐点,但是弓身要更长,而且第一个拐点的角度不大,弓梢只有微微外翘,第二个拐点则很大。但是由于两个拐点段的后一段更长,因而弓臂会更加沉重,在效率上就会低于土耳其弓,但是这样的设计也有稳定性更好,保证拉距,和可以长时间上弦的优点。其实这种设计兼于长梢和大反曲之间,但是更接近大反曲一些。

卢卡斯把这分为北印度角弓和波斯角弓,北印度弓的第二个拐点反翘的角度要比波斯角弓大得多。

北印度角弓

波斯角弓

2.开元弓

“其实都源于土尔其蟹腿弓的设计,开元是我国东北蒙元时期的一个地名,在元代有土耳其雇佣军,这些雇佣军在马背上用这种独特的弓梢挑起箭不用下马取箭,明代弓吸收了这种外来设计。

蟹脚、开元、以及这类弓和长稍与土耳其的联系

第五类:长稍外翘+弦垫的弓形

1.清弓

虽然清弓外形上更加像长梢弓,但是由于其弓臂的大反曲和明显外翘的弓梢,也可以说它是介于两者之间的弓形。

清弓系列包括清弓、蒙古弓和青海弓,它们的特点是都有外翘的弓梢(弓稍顶端有牛角保护)、未上弦时大反曲的弓臂、有弦垫,这符合斯基泰弓系的设计理念,但是不同也太明显了,那就是弓身较长,弓梢大而显得沉重,拐点只有一个,可以说这种设计相对于土耳其弓而言是一种较简易的设计。制作工艺会相对简单,弓身稳定,可以长时间上弦,大拉距。而效率低的缺点则可通过使用重箭和大拉距来弥补。同样它也是卵形弓把。

2.蒙古弓

蒙古弓的特点是弓梢比清弓短,反曲和外翘也没那么厉害

3.青海弓

青海弓的特点是弓梢比清弓短,外翘幅度大
