复合弓知识

复合弓各组成部分简介

1.Idler Wheel 上滑轮(堕轮)

2.Top Limb 上弓臂

3.Limb Tiller 应该是弓臂与主弦之间的距离,搞不清该怎么翻译。

4.Riser 弓把

5.Cable Slide 弓弦滑套

6.Cable Guard 弓弦减震器

7.Arrow Rest 箭台

8.Brace Height 弦距(握把最低处与主弦之间的距离,很重要的概念)

9.Grip 把手

10.String 主弦

11.Cable 副弦

12.Limb Pocket 弓臂座

13.Bottom Limb 下弓臂

14.Speed Nocks 定位钮

15.Bottom Cam 下滑轮(动力轮)

各种复合弓用附件的介绍

1.箭座/箭袋(Arrow Quiver):

复合弓上用的就是插箭用的硬箭座,箭座(又称箭盒)是放在放置在弓身上面的,用来放带刀片式箭头的箭。由于是放带箭头的箭,所以放的数量都比较少,最多好像见过放12只箭的。而箭袋主要就是用来放安装练习箭头的箭的,射箭比赛选手都用的是箭袋。

2.箭台(Arrow rest):

箭台的功能很简单就是稳固箭的位置,支撑住箭,直到把箭射出去。箭台是影响弓的准确度的重要附件。箭台的种类很多,选择一个合适的产品是很重要的事情。

3.瞄准具(Sight):

有机械、光学瞄准具,就是用来瞄准的。机械指针式的最常用,不同的指针是为了让射手方便的在不同距离上进行瞄准。

4.撒发器(Release):

以前放箭都用指头,现在有机械式的放箭装置,一般缠在手腕上、或者握在手里,用撒发器的挂头钩住弓弦,然后拉开,再用手指头按动扳机就把箭放出去了。用手撒放出去的箭都会有平行摆动的趋势,而用撒放器撒放的箭则没有这个问题。

5.减震杆/稳定杆(Stabilizer):

它安装在弓身前部,用来吸收和降低弓片震动所带来的能量,同时也有弓身重量增加稳定性的作用。比赛用的减震/稳定杆的长度都很长,狩猎用的则比较短小。

6.窥孔(Peep sight):

它安装在弓弦上,射手通过它来看瞄准具瞄准目标,这样也就形成了一个三点一线的瞄准方式。

7.腕绳(Sling):

现在很多选手都是推弓,放箭后为了不让弓从射手手中掉落,腕绳的作用就显现出了了。复合弓的腕绳一般都是压在减震杆下面的。

8.D环(D-loop):

D环是安装在弓弦上的一个D型的绳环,它的存在方便了撒放器的使用,也减少了撒放器对于弓弦的伤害。D环一般使用特种的尼龙绳来制作,同时在绑扎方法上也有特殊的讲究。

复合弓的一些基本概念

1.复合弓能量的来源:

当我们拉一把复合弓的时候,弓片会向内弯曲,这其实就是你拉弓的力量传递到了弓片上,而弓片的变形将你拉弓的动能转变为弓片变形的势能。当我们释放弓弦的时候,弓片所储存的势能又通过弓弦传递给了箭,转换为箭飞行的动能。能量的传递就是这样完成的。我们选择一把弓的一个重要的因素就是看这把弓有没有“劲”。其实就是弓储存和释放能量的能力。主要有2个方面的意思,一个就是弓能够储存多少能量,另外一个就是有多少能量能够有效的传递给箭。这里面有几个具体的值最能影响弓的能量:拉力(draw weight)、弦距(brace height)、拉距(draw length)和减力值(let-off)。

1)拉力(draw weight):

拉力就是完全拉开这个弓时候需要的力量,这个力量主要是有弓翼(弓臂)决定的。一个标明60-70#的弓就是说这个完全拉开这个弓需要60或者70磅的力量。这个数值是英制的,1磅等于0.454公斤,换成我们能看明白的公制,60-70磅就是27.24公斤-31.78公斤,大家可以根据自己的身体情况来确定要买多少磅的弓了,一般来说大多数的成年男性经过一段时间的锻炼都可以拉开60磅的弓。

2)弦距(brace height):

弦距就是指主弦和握把最低点之间的距离。这个指标对弓的速度和弓的操作性都有影响,目前复合弓的弦距平均值为7.5”。较短的弦距可以增加箭的速度,较长的弦距可以让弓更容易控制。

一把短弦距的弓(5”-6.5”)它的拉力作用范围会比较大,就是说你从开始拉弓到完全拉满弓的中间距离较长,这样弓储存的能量就会更多,而且箭受力的也就会更大。但是这样过大的能量输出会让你的弓更难于控制。

一把较长弦距的弓(7.5”-9”)更容易被控制,但是它射箭的力量会略小。为了在速度和操作性中间有个好的结合,大家选择弓的适合尽量选择弦距在6.5-8之间的,这样基本上能在速度和操作性中间有个比较好的中和。

3)拉距(draw length):

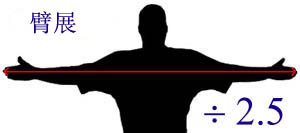

与传统的弓不同,现代复合弓由于使用了滑轮装置,为了使滑轮的效果充分显示出来,在使用前必须确定一个合适的满弓长度才能完全的发挥复合弓的效能。这个长度是有使用者的臂展决定的,大家看了下面这个图就很容易的明白是怎么回事了。将身体保持端正的姿势站直,充分的展开双臂,从你的左手中指尖量到你右手中指尖的距离就是你的臂展,这个距离再除以2.5,这个长度就是适合你的拉长。再把这个数值转换成英制的英寸,你就可以知道自己用多少拉长的弓了。1英寸=2.54厘米,一个臂展175厘米的人,他需要的拉长就是175/2.5/2.54=27.6”。这里告诉大家个原则就是如果不能正好找到适合自己的拉长,那么宁可短点也比长了好。


4)省力比(Let-off%):

在射传统弓的过程中,拉力是一直在增加的。但是现代复合弓由于采用了凸轮机构,拉力会出现一个波动的过程,加力到顶峰后开始减少力量直到弓完全拉满。一般的现代复合弓都会有高、低的省力比选择,当你选择了高的比例,就意味着在拉满弓后可以用更少的力量来维持满弓的状态。一般情况下弓在出厂的时候都默认使用高比例状态的。比如一把70磅的弓在80%的省力比情况下,当你拉满弓的时候你只需要14磅的拉力就可以保持住拉开弓的状态(70×(1-80%)=14)。这两个状态都有自己的好处,高省力比的情况下,使用者可以把精力从拉弓这里转移开,让自己的注意力更多的用在瞄准和调整自己姿势上。低省力比的情况下,弓的储能会更多些,往往射出的箭的速度会更快些。

2.什么是IBO速度和AMO速度:

在很多弓产品的介绍上都会看到这个值,例如IBO=305fps(英尺/秒)等等。IBO是一个衡量弓箭的初速度的行业标准。这个标准是由国际弓猎协会(International Bowhunting Organization)制订的所以就叫IBO速度。IBO的计算方法是:一把70磅拉力的弓,在30英寸的拉长下,用350谷(重量单位,英文grain,1谷=0.0648克,350谷=22.68克)的箭的初速。这个计算方法的比例关系就是每磅拉力推5谷的箭重(在不超过80磅的前提下)。其实拉长对速度也有影响,一般每增加1英寸的拉长速度就会增加5fps。AMO速度也是计算箭的初速的行业标准,这个标准是由弓箭生产商协会(Archery Manufacturers Organization)制订的所以叫AMO速度,AMO速度的计算方法是:一把60磅拉力的弓,在30英寸的拉长下,用540谷(约等于35克)的箭时的初速。这个计算方法的比例关系就是每磅的拉力推9谷的箭重。这种计算方法在以前流行,但是现在已经不怎么用了。

3.轴距(axle-to-axle):

复合弓的上下都有2个滑轮机构,测量这两个滑轮中心间的距离,就是这个弓的轴距,轴距反映了一把弓的大小。随着制弓技术的不断完善,弓的尺寸越来越紧凑。现在大多数的狩猎复合弓的尺寸基本上都在36”以下,携带方便,轻巧美观。不过,尺寸过小也会对弓的性能产生一定的影响。

1).轴距小于32”的弓:

这种弓非常的紧凑,它是喜欢在树上蹲猎的人的最爱,非常好的机动性,携带也非常方便,不过这种弓也有些不足,特别是轴距过短,在长距离的准确性上不好掌握,需要多多练习,最好使用机械式放箭器。

2).轴距在33”-38”的弓:

这种弓既有准确性的保证也能够兼顾机动性,这种尺寸是最流行的,也是许多游猎猎人的最佳选择。

3).轴距超过38”的弓:

这种弓能够带来最好的准确性,非常适合在射准比赛等场合使用。

4.箭的动能:

我们学习过中学物理都知道运动物体的动能是由它的质量和速度决定的。标准的公式就是:E=1/2mv2其中E就是动能的意思,m是物体的质量,单位千克。V是物体的运动速度,单位是米/每秒。我们通过上述的公式也可以计算出某把弓射出的箭的动能,不过考虑到复合弓应用中都使用的是英制,所以需要把上述公式的单位重新转换下。我们计算箭的动能使用fps速度,箭的重量使用谷这个单位。经过一系列的转换(过程我就不描述了,大家有兴趣,耐心的话可以自己尝试着计算这个过程)计算箭动能的公式就是:E=mv2/450240其中m就是箭的重量,单位是谷(grain),1谷等于0.0648克。V就是箭的速度,单位是fps,英尺/秒。

通过一个例子我们能够计算出一把弓射出的箭的动能是多少。

我们以目前技术指标最高的bowtech的Tribute(礼物)为例来计算下,这个弓射出的箭有多少动能。Tribute是目前拉力最大的弓,可以使用100#的弓翼(大约45.4公斤,超人才能拉动),在这个拉力下射500喱的箭(32.5克的箭),IBO速度为328fps(100米/秒)。

Tribute到底能射出的箭能有多少动能呢?

计算结果如下:E=500×3282/450240=119.5焦耳这个基本上就是目前弓射箭所能达到的最高动能,虽然很惊人!不过这个是不能和枪比的。

复合弓的凸轮系统:

目前复合弓包含4种不同的凸轮系统,分别是:单凸轮系统(sing leorhard cam);双凸轮系统(twin cam);混合凸轮系统(hybrid cam);二元凸轮系统(binary cam)。各种凸轮系统是复合弓标志性的特征,也是复合弓比反曲弓和传统弓性能更为出色的重要因素。

1)单凸轮系统(Sing leorhard cams):

单凸轮系统的英文名称还有SOLOCAM或者OneCam,不过不管有什么样的名称,这种凸轮系统的结构都是一把单轮(堕轮)在弓的上部,而一把椭圆形状提供能量的凸轮在弓的下部。单轮系统通常都会比较安静而且便于维护比起双轮弓来说。由于单轮系统中圆形的堕轮和椭圆型动力轮之间是不能同步转动的,因此从理论上讲单轮系统很难提供一把平直的箭道(这个还是有争论的)。而且这种凸轮系统不太容易“平衡”,就是指速度快和手感好之间的平衡。这种弓要不是非常快速但难以掌握,要不就是手感非常顺滑但比较“软”,要调整的满意需要花不少心思。目前市场上**的大多数复合弓产品都采用的是单轮系统。这得益于这种弓手感好和可靠的名声。

2)双凸轮系统(Twin Cams):

双凸轮系统是由2个完全一样的圆形凸轮或者椭圆形凸轮上下搭配组成的。从理论上讲,这种凸轮系统上下轮完全同步转动,能够提供最平直的箭的轨迹,最好准确度和速度。由于双轮产品比起单凸轮和混合凸轮产品在广告的投入方面有着很大的差距,这些年来反而越来越少的被人关注。这种凸轮系统也有些问题就是会噪音较大,还有就是这种凸轮系统在拉满弓的时候停止的感觉不明显。不过无论如何双凸轮系统都是个比较好的选择。

3)混合凸轮系统(hybrid cams):

在近期这种凸轮系统已经开始变的流行起来。这种凸轮系统的最大特点就是由2个形状不一致的椭圆形凸轮系统组成。上面的凸轮称为控制轮,下面的凸轮称为动力轮。这种凸轮系统最初是由DARTON Archery发明的,被称为C/P/S凸轮系统,此后HOYT也开始使用混合轮技术,CAM1/2就是著名混合凸轮系统。从原理上讲混合凸轮系统即使没有同步的上下轮转动,也能有和双轮系统一样的平直的箭的轨迹,而且能够发挥最佳的性能。

4)二元凸轮系统(Binary Cams):

这种凸轮系统实际上就是一把修改过的3凹槽的双轮系统,比起其他的凸轮系统,它能够最大程度的让凸轮发挥效用。它不象单轮和混合轮系统,它没有一把分开的弦来系住上下轮,不会限制住了凸轮的位置和转动的姿态。这种凸轮系统只有2根连系上下轮的控制弦,它达到了一种让上下凸轮“自由浮动”的平衡状态。在拉弓的时候二元凸轮系统能够在上下轮之间自动的平衡,修正了由于弓片偏斜等问题对箭的影响。而且这种模块能够通过转换,可以让射手在最柔顺的手感和最大的能量输出之间做选择,就好像有了2把弓。从技术上讲这种系统在任何情况下都能够提供最平直的箭道和最大的能量。这种凸轮系统在2005年由BOWTECH最先采用,目前还刚刚开始发展,但是这个凸轮系统的设计理念引导了这个行业未来的发展方向。很快我们就可以看见越来越多的类似产品出现在我们眼前。
